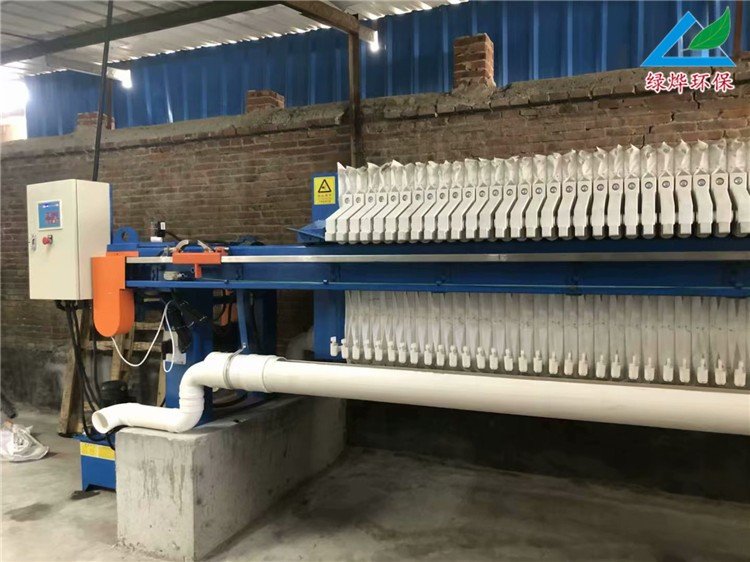

120平方板框壓濾機發貨

摘要：自動板框壓濾機與普通壓濾機的不同之處在于多了自動拉板系統，自動接液翻板，自動清洗濾布等系統。使設備操作更加智能化自動化。整機結構設計科學合理，機械強度高、結構穩固、經久耐用并且便于操作和維護。

    板框壓濾機設備-綠燁環保壓濾機，是一種間歇式過濾設備，用于各種懸浮液的固液分離。它是依靠壓緊裝置將濾板壓緊，再將懸浮液用泵壓入濾室，通過濾布來達到將固體顆粒和液體顆粒分離的目的。壓濾機將帶有濾液通路的濾板和濾框平行交替排列，每組濾板和濾框中間夾有濾布，用壓緊端把濾板和濾框壓緊，使濾板與濾板之間構成一個壓濾室。污泥從進料口抽進去，水通過濾板從濾液出口排出，泥餅堆積在框內濾布上，濾板和濾框松開后泥餅就很容易剝落下來，具有操作簡單，濾餅含固率高，適用性強等優點。

自動板框壓濾機液壓系統：

　　液壓站為立式結構，液壓系統完成油缸的壓緊及松開兩個基本動作能自動保壓，提高了整個液壓系統的性，可靠性，同時便于用戶的維護與保養，整個液壓站的關鍵元件：油缸采用中德合資無錫液壓元件廠的產品，單向閥、換向閥、溢流閥等液壓元件采用優良產品，從而使整個液壓系統更加可靠，確保用戶整個過濾過程的順利完成。
　　(a)油缸壓緊松開液壓系統：是由動力系統、控制系統、執行元件三部分組成，控制系統由高壓溢流閥、壓力表、單向閥，電磁換向閥、液控單向閥、低壓溢流閥、電接點壓力表等組成。油缸壓緊壓力由高壓溢流閥調定，拉板壓力由低壓溢流閥調定，保壓系統由單向閥和截止閥控制，通過電磁換向閥實現油缸壓緊松開兩個基本動作;電接點壓力表實現油缸后腔(高壓腔)壓力的自動補壓，使壓力穩定在一個范圍之內，確保過濾過程的順利完成。

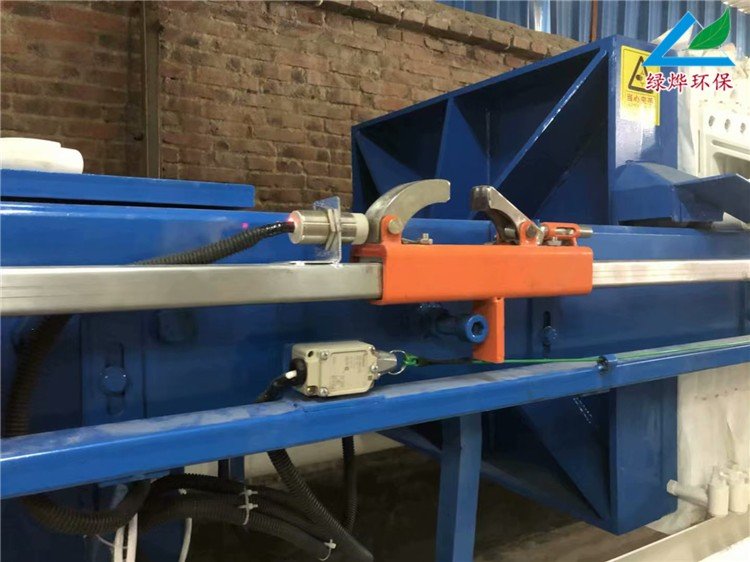

　　(b)油馬達拉板取板液壓系統：它由動力系統(低流量柱塞泵10r/min)、控制系統(液壓元件)、執行元件(油馬達)三部分組成，控制系統由低壓溢流閥、電磁換向閥組成。油馬達拉板取板壓力由溢流閥調定(3-4Mpa);使拉板速度保持在一個合適范圍之內，通過電磁換向閥實現油馬達拉板取板兩個基本動作。

自動板框壓濾機工作原理：

　　壓濾機液壓壓緊機構的組成由液壓站、油缸、活塞、活塞桿以及活塞桿與壓緊板連接的哈夫蘭卡片液壓站的結構組成有電機、油泵、溢流閥(調節壓力)換向閥、壓力表、油路、油箱。
　　過濾方式:濾液流出的方式分明流過濾和暗流過濾。明流過濾，每個濾板的下方出液孔上裝有水咀，濾液直觀地從水咀里流出。暗流過濾，每個濾板的下方設有出液通道孔，若干塊濾板的出液孔連成一個出液通道，由止推板下方的出液孔相連接的管道排出。

自動板框壓濾機安裝調試：

　　1、壓濾機應安裝在平整的混凝土基礎上。進料端的止推板機腳用地腳螺栓固定在基礎上;支架端不用地腳螺栓，或地腳螺栓定位后用兩只螺母鎖緊，螺母墊片與機腳座之間留適當間隙，這機腳可微量伸縮。定位前安裝人員應校正橫梁與止推板大平面的垂直度。

　　2、地基結構應由建筑工程人員按設備負荷情況進行設計，地腳螺栓以預留孔位兩次灌漿為宜。
　　3、壓濾機四周應有足夠的操作維護空間，液壓壓緊壓濾機要選擇適當?shù)奈恢梅胖靡簤赫?，確保液壓站能正常工作。
　　4、按工作要求放好濾板，布置進料、洗滌及排液管路。配備過濾壓力顯示表和控制過濾壓力的回流通道。如是隔膜擠榨式，則布置壓縮空氣管路。
　　5、液壓壓濾機，液壓站油箱內注入清潔的20#-40#液壓用機械油，使用溫度>-5℃;如環境溫度偏低，可選用相似粘度，低凝點的液壓油。液壓油須經80-100目濾網加入。
　　6、機械或液壓壓緊裝置，接通電源起動電機應工作正確。液壓壓緊加壓時壓力表應平穩上升，液壓系統無泄流現象，根據機型大小正確調整液壓站工作壓力，試機后若發現油箱貯油不足須予以補充。
